Nobilia Geschirrspüler-Unterbau für integrierte Geschirrspüler
Willst du deinen Geschirrspüler unterbauen, damit er zur Höhe deiner XL- oder Maxi-Zeile passt, brauchst du den passenden Unterbau. So bleibt das Frontbild in Küche oder Hauswirtschaftsraum ruhig und einheitlich. Für die Auswahl zählen Breite, Gerätehöhe und Tiefe. Nobilia führt Unterbauten für 45 cm und 60 cm breite Geräte mit 80,5 cm bis 86,5 cm Gerätehöhe.
Filtere nach der Breite deines Geräts und finde den passenden Unterbau.
So findest du den Unterbau für deinen Geschirrspüler
Zwei Angaben aus dem Datenblatt deines Geräts führen zum Unterbau, die Breite und die Gerätehöhe.
Der Unterbau ist so breit wie dein Gerät.
45 cm: für den schmalen Geschirrspüler
60 cm: für breite Geschirrspüler sowie Waschmaschine und Trockner
Welcher Unterbau passt zu deinem Geschirrspüler?
Die Gerätehöhe aus dem Datenblatt entscheidet über die Bauart. Die Höhe deiner Zeile entscheidet über XL oder Maxi.
Gerät 80,5 cm bis 82 cm hoch: Du nimmst den Unterbau GSU. In XL heißt er GSU-X, in Maxi GSU-M. Für XL-Zeilen mit 7 cm Sockel gibt es den Zwischenbau GSU-7-X.
Gerät 84,5 cm bis 86,5 cm hoch: Du nimmst den Zwischenbau GSUG60-X in XL oder den Unterbau GSUG60-M in Maxi. Beide gibt es nur für 60 cm breite Geräte.
Waschmaschine oder Trockner: Der Geräte-Unterbau GUWST60 hebt das Gerät an und bringt einen Auszug darunter.
Die Geräteunterbauten im Detail

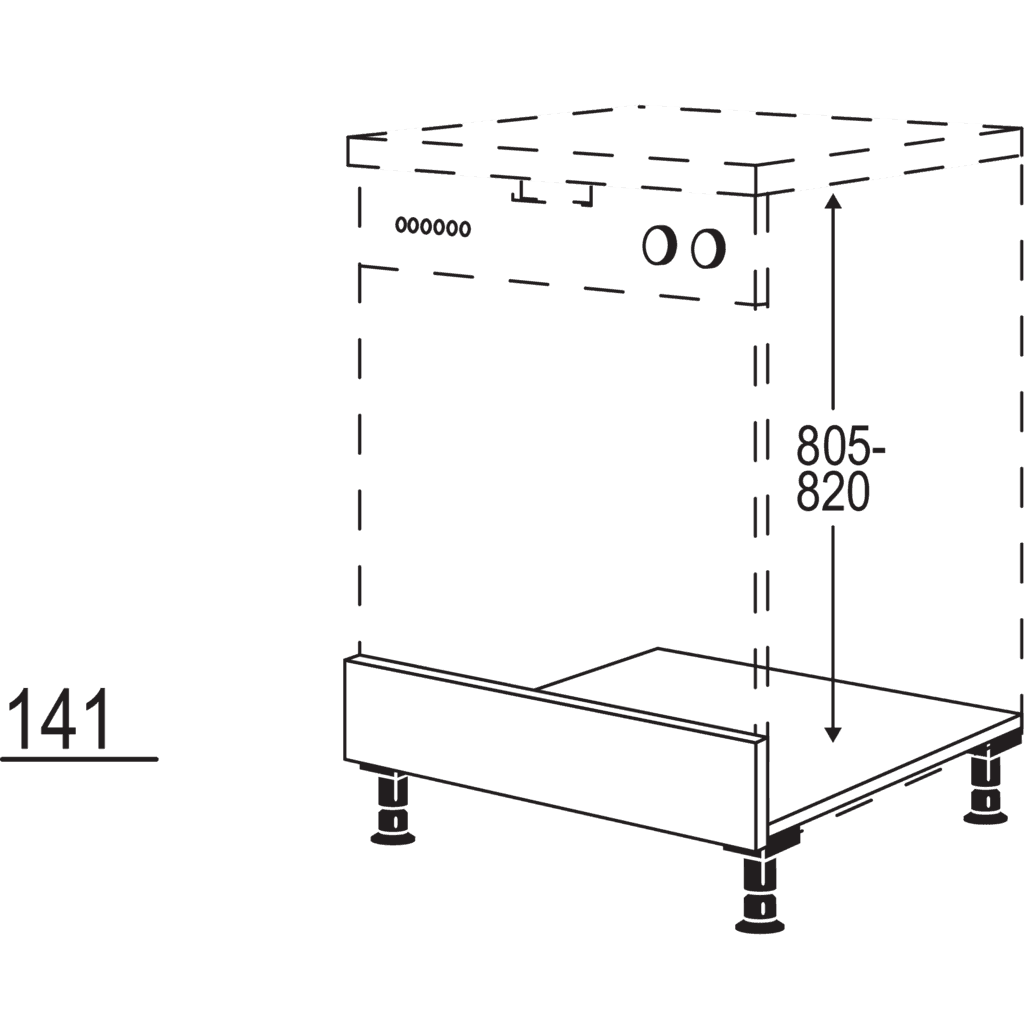

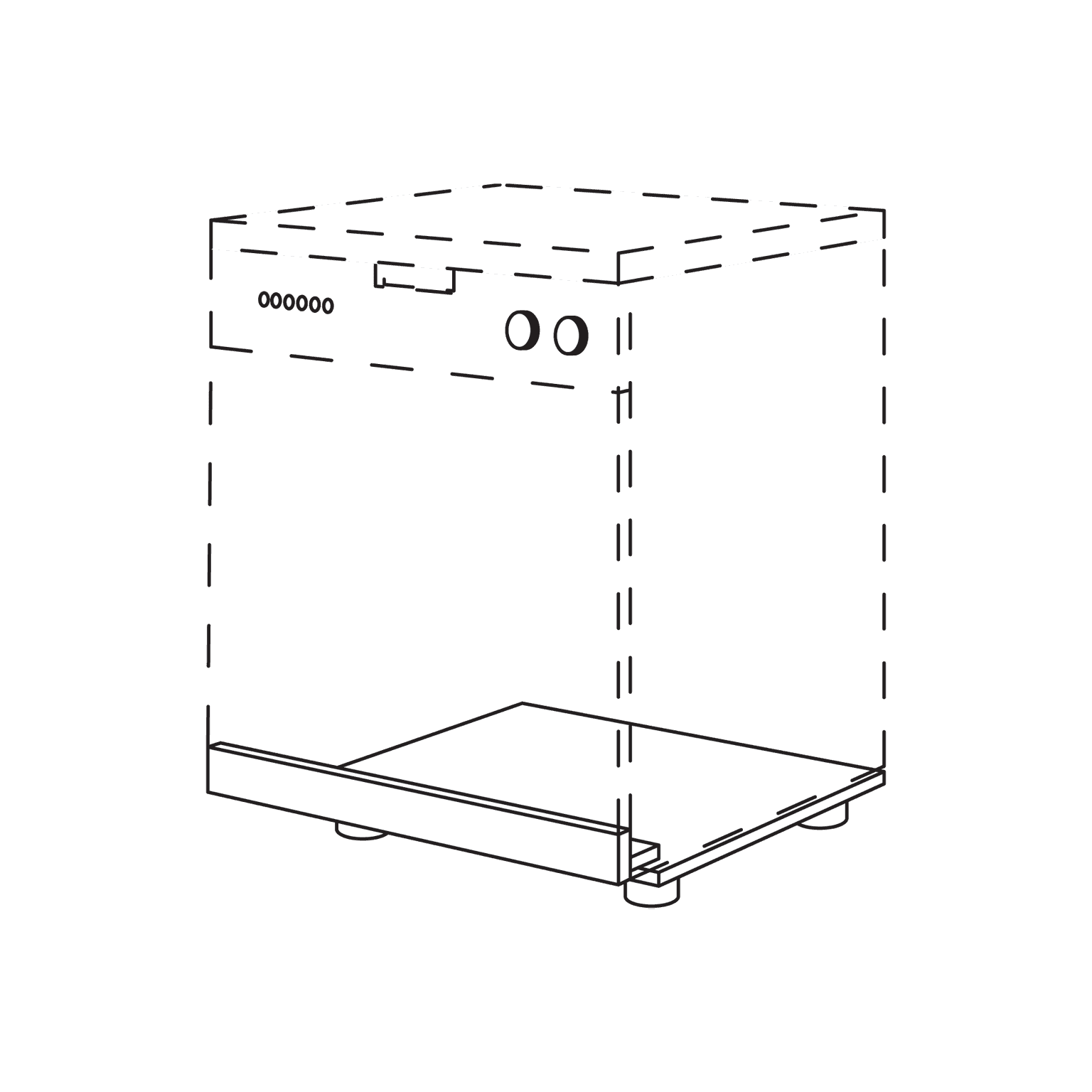

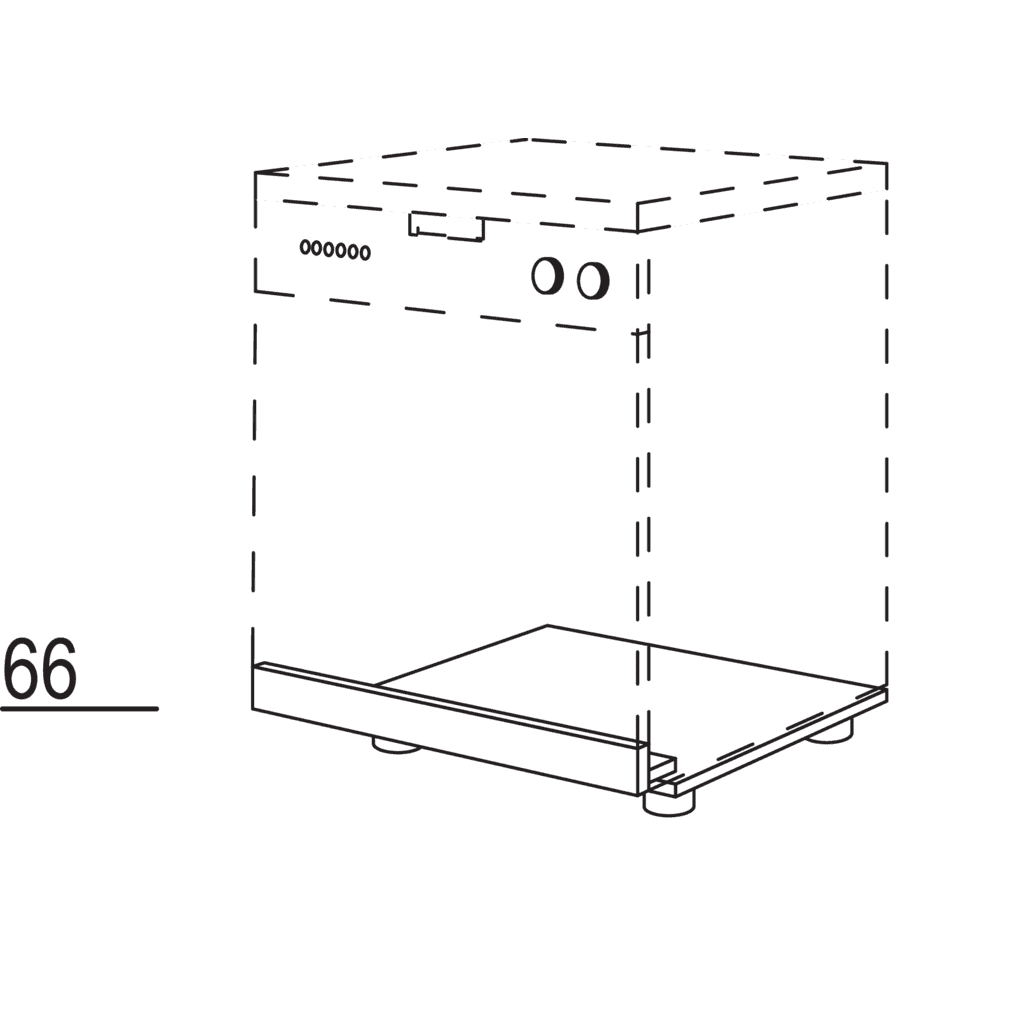

Unterbau für Geräte bis 82 cm
Der Unterbau bringt deinen Geschirrspüler auf die Höhe einer XL- oder Maxi-Zeile, für ein einheitliches Frontbild.
Geräte: integrierte Geschirrspüler in beiden Breiten
Aufbau: feste Blende und stabiler Boden
Varianten: GSU-X für XL, GSU-M für Maxi
Maße:
Höhe: 6,6 ▪ 14,4 cm
Breite: 45 ▪ 60 cm
Tiefe XL: 48 cm
Tiefe Maxi: 52,2 cm
Boden: 2,5 cm
Gerätehöhe: 80,5 cm bis 82 cm

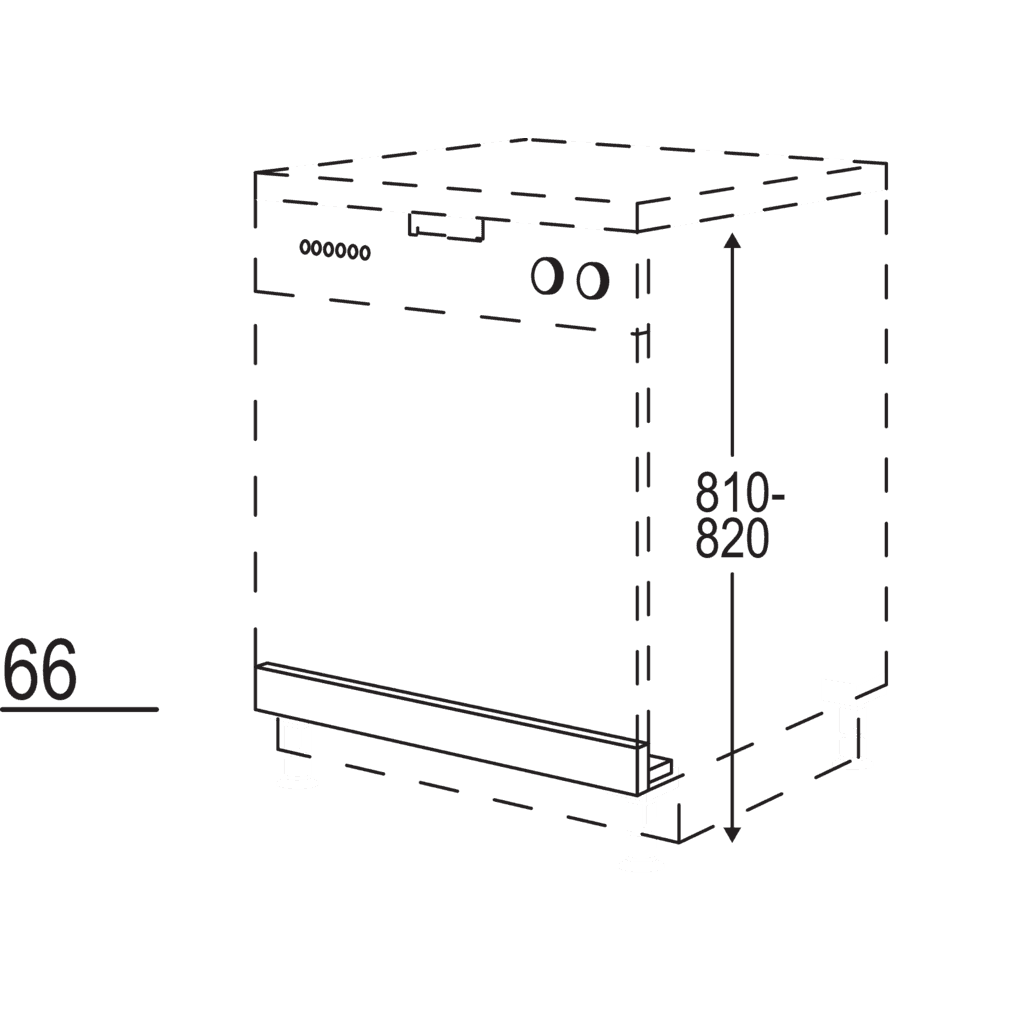

Zwischenbau für 7 cm Sockel
Den XL-Zwischenbau nimmst du, wenn deine XL-Zeile auf dem niedrigen Sockel steht.
Geräte: vollintegrierte und integrierte Geschirrspüler
Varianten: GSU45-7-X und GSU60-7-X
Am Zeilenende: Als Abschluss oder frei stehend brauchst du Abschlusswangen.
Maße:
Höhe: 6,6 cm
Breite: 45 ▪ 60 cm
Tiefe: 8 cm
Sockel: 7 cm
Gerätehöhe: 80,5 cm bis 82 cm
Unterbau für Geräte bis 86,5 cm
Für besonders hohe Geschirrspüler gibt es eigene Unterbauten.

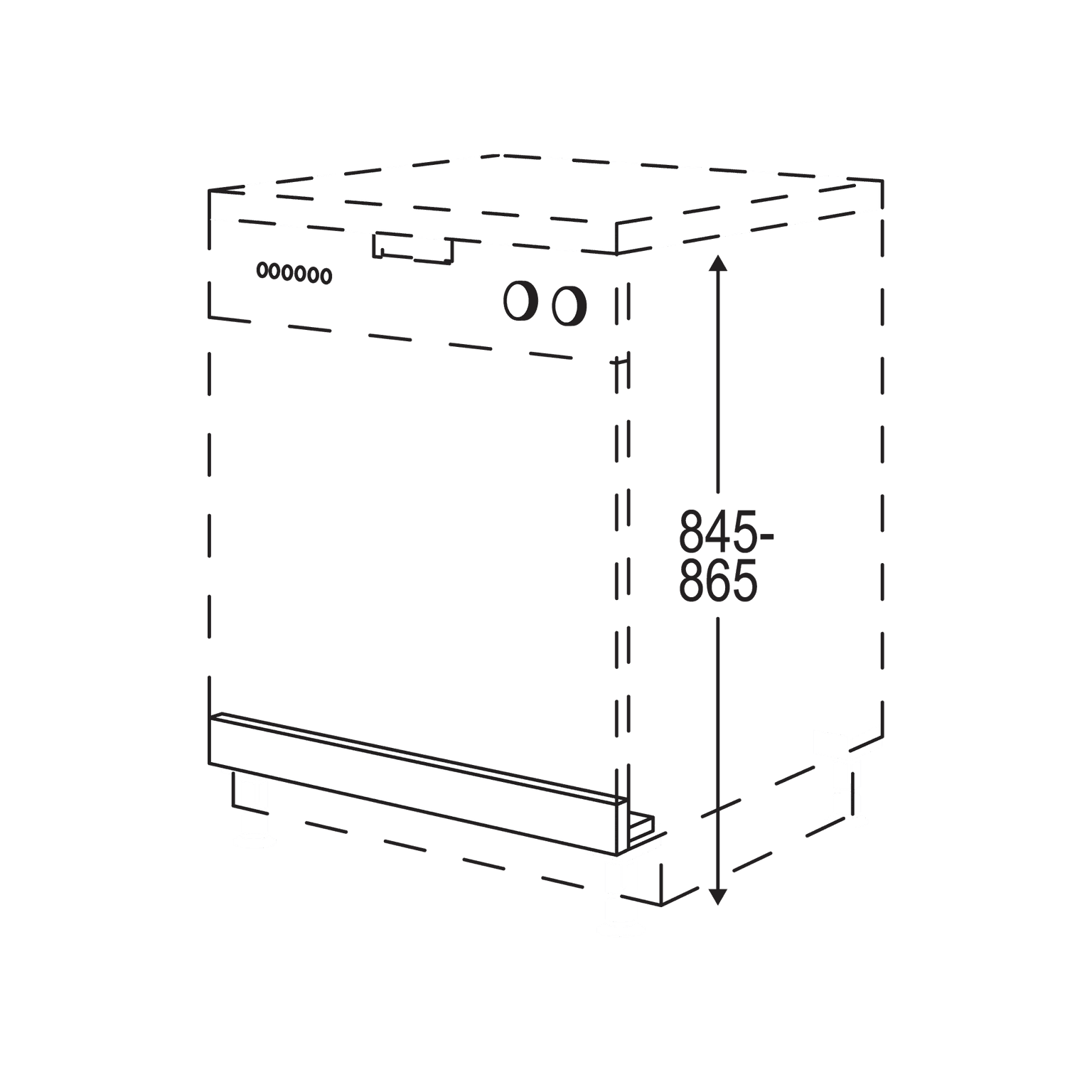

In XL: Zwischenbau GSUG60-X mit fester Blende, nicht für Geräte des Herstellers BSH

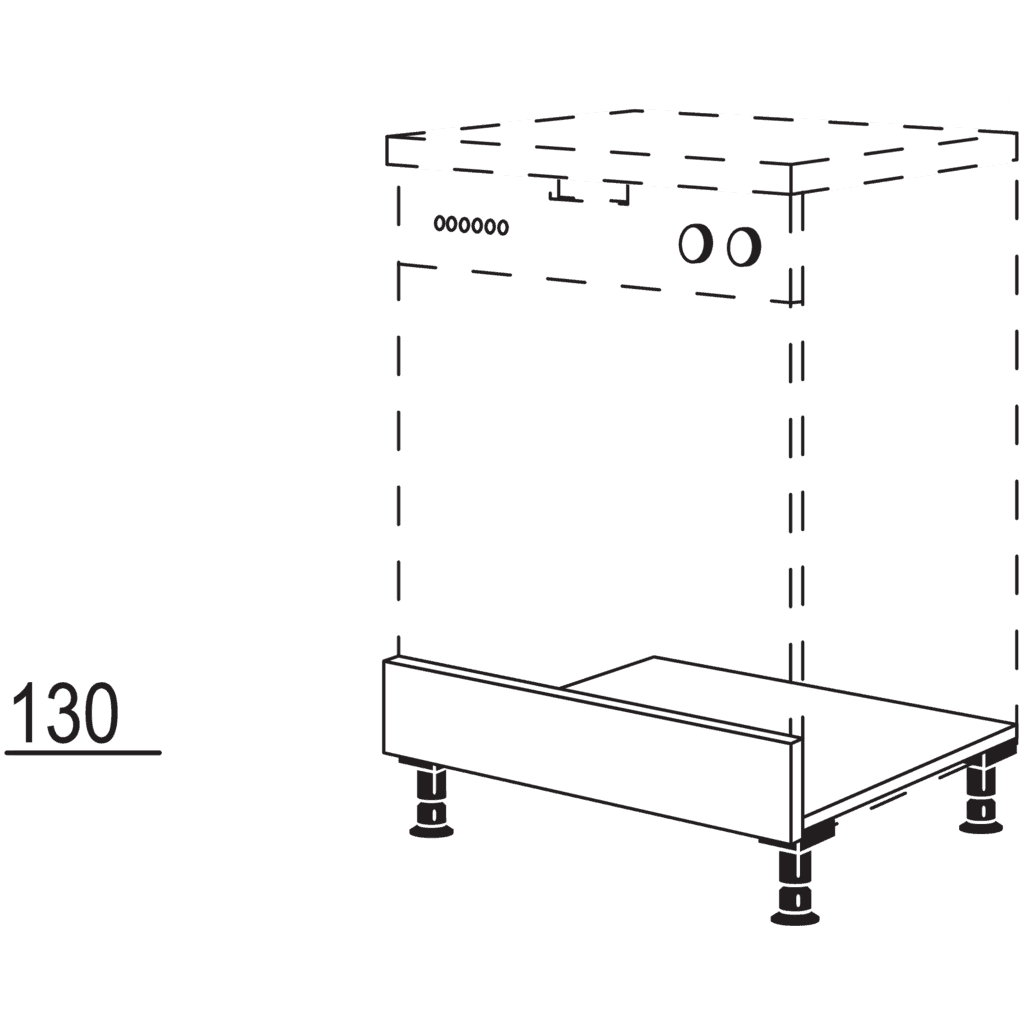

In Maxi: Unterbau GSUG60-M mit fester Blende und stabilem Boden
Maße:
Höhe: 6,6 ▪ 13 cm
Breite: 60 cm
Tiefe: 8 ▪ 44,6 cm
Gerätehöhe: 84,5 cm bis 86,5 cm

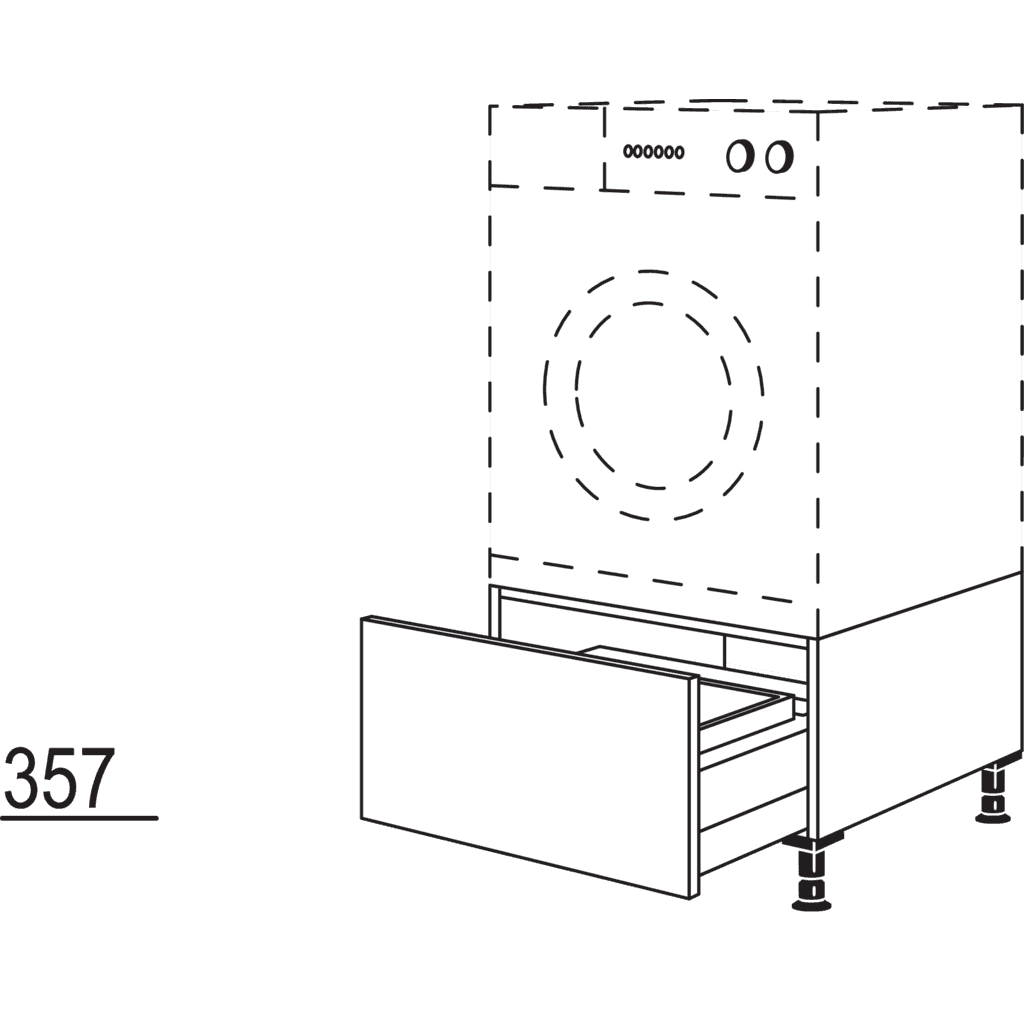

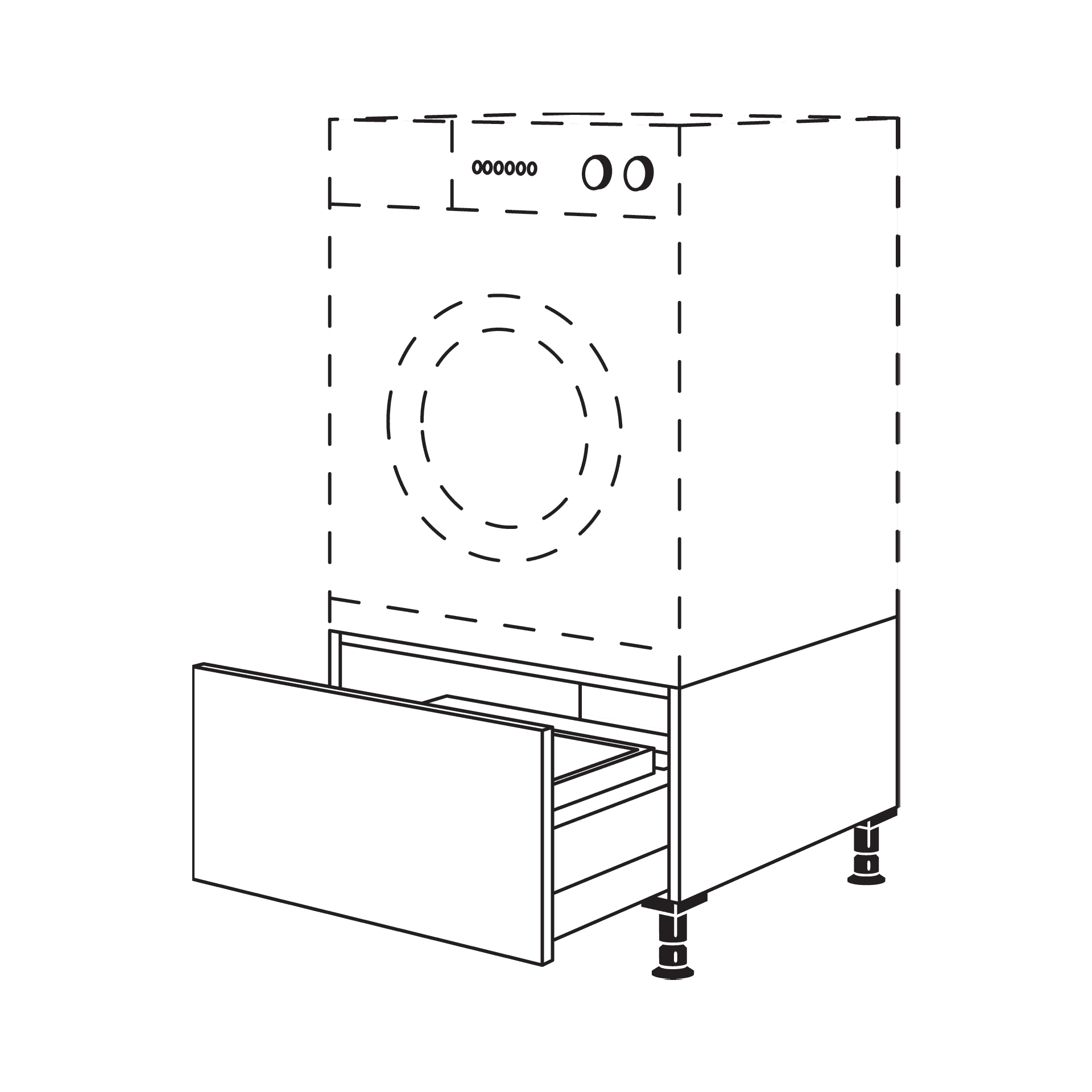

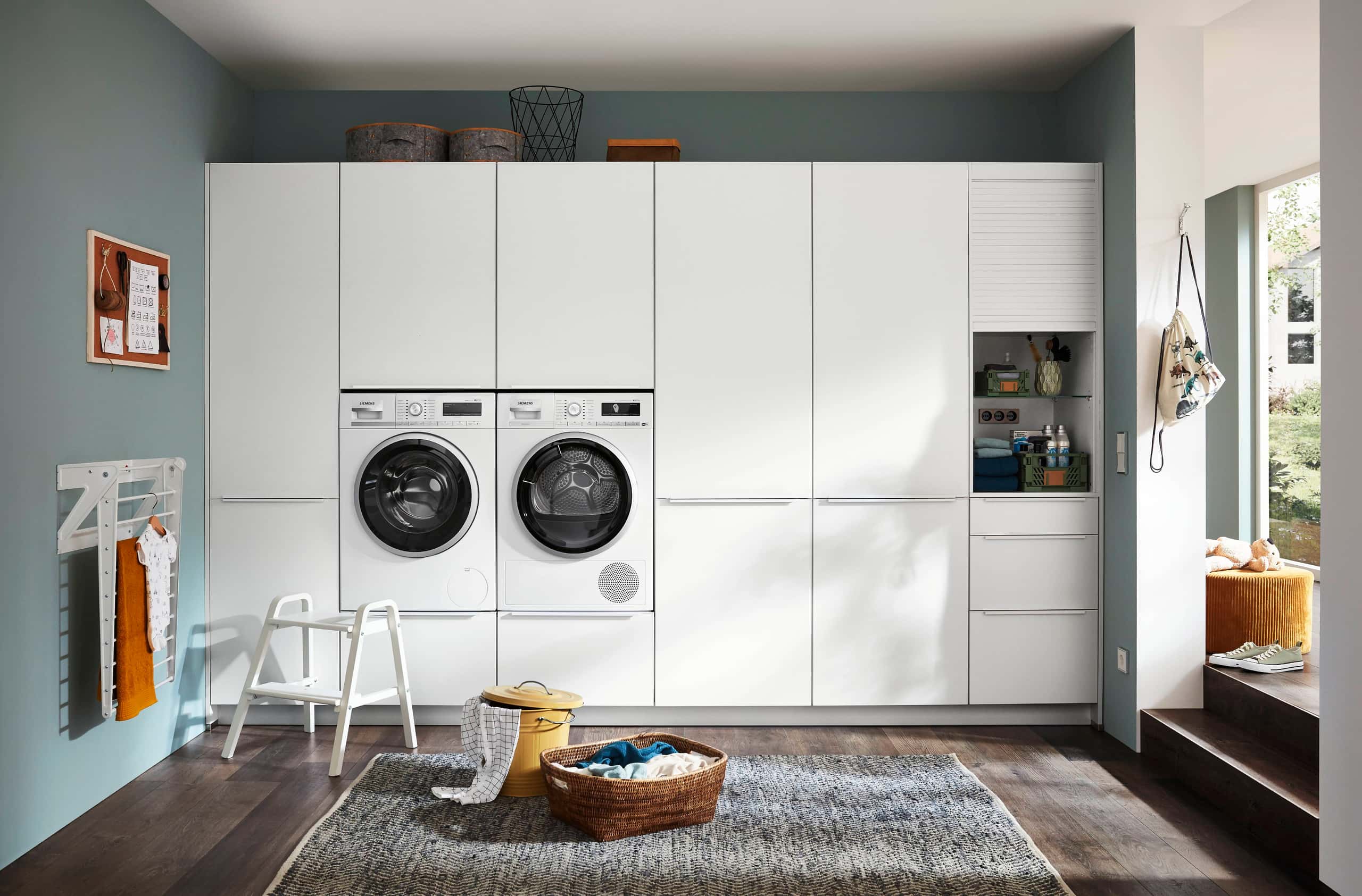

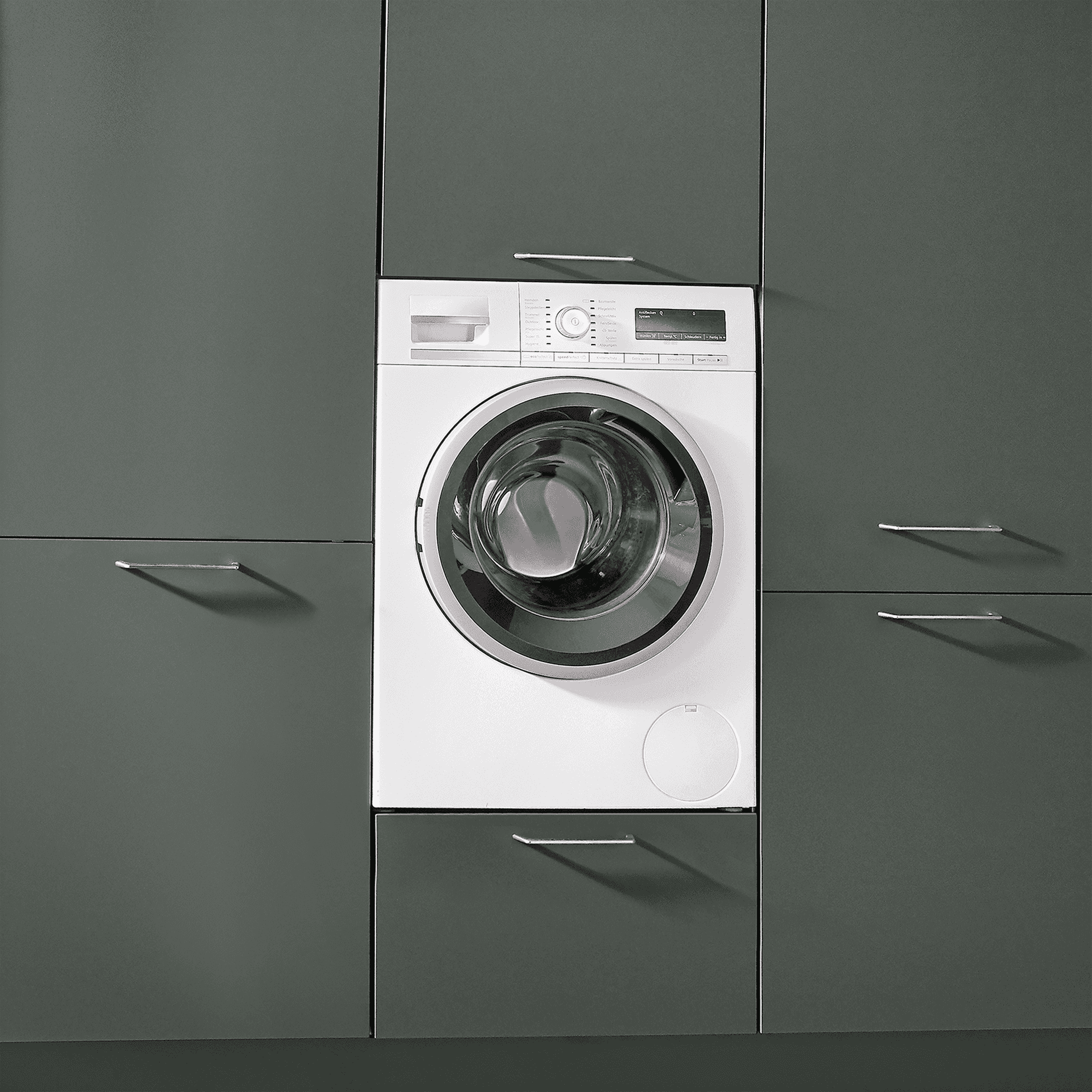

Unterbau für Waschmaschine & Trockner
Der GUWST60 nutzt den Platz unter Waschmaschine oder Trockner für Waschmittel, Tabs und Putztücher.
Auszug: ein tiefer Auszug direkt unter dem Gerät
Fest verbunden: zwischen zwei Schränken oder an der Wand, auf Wunsch vorgezogen
Gerät: Die vorderen Füße stehen nah an der Wand.
Maße:
Höhe: 35,7 cm
Breite: 60 cm
Auszugstiefe: 50 cm
Vorziehen: bis 15 cm
Gerätefüße vorn: maximal 56 cm Abstand zur Wand
Sockel: 10 ▪ 15 ▪ 20 cm

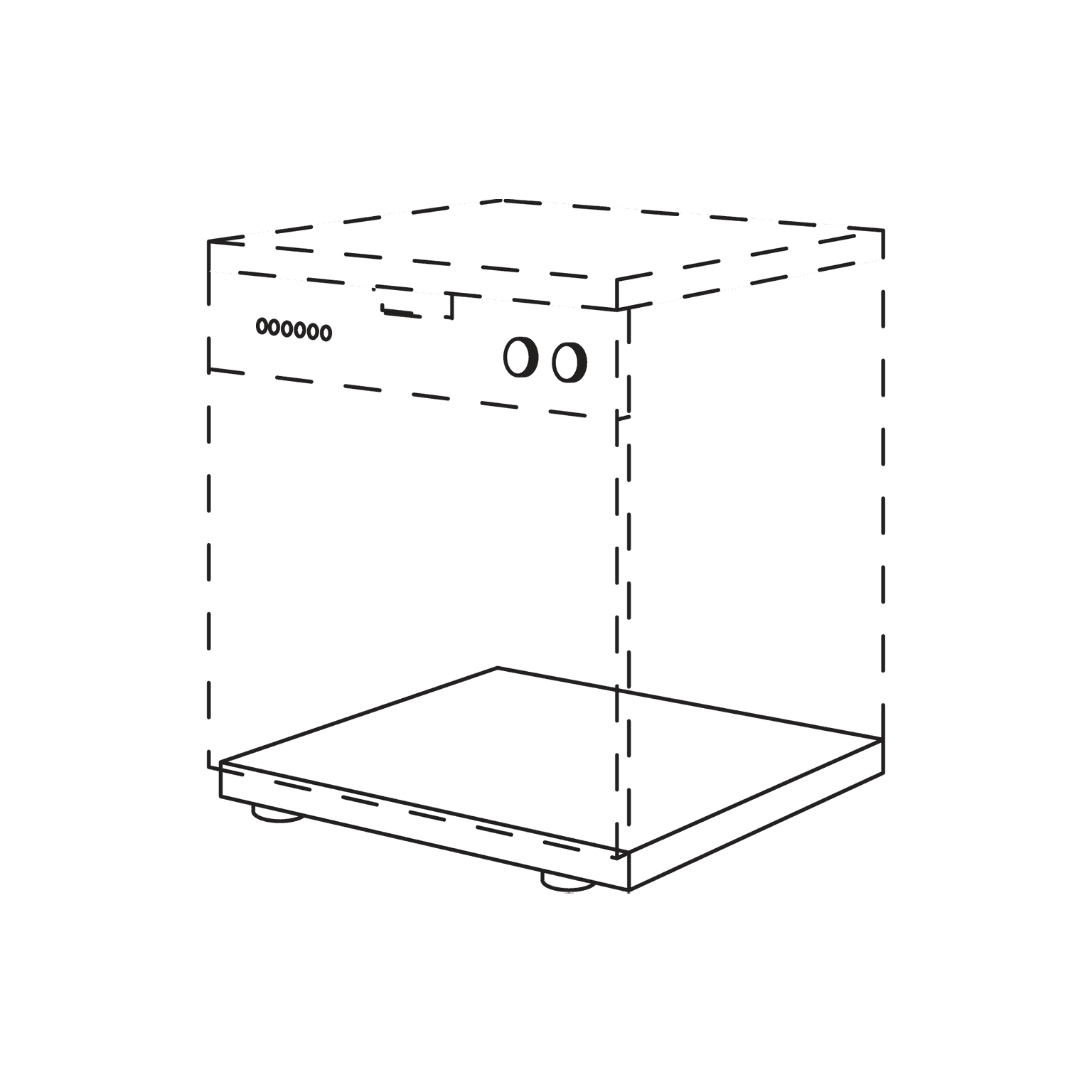

Sockelpodest
Das Sockelpodest brauchst du, wenn Geschirrspüler, Unterbaukühlschrank oder Standherd keine Stellfüße haben.
Nutzen: eine stabile Basis auf der Einbauhöhe deiner Küche
Varianten: SOP45 und SOP60
Bei 20 cm Sockel: zusätzlich ein Ausgleichssockel, auch bei Geräten mit Höheneinstellung
Maße:
Höhe: 5 cm
Breite: 45 ▪ 60 cm
Tiefe: 48 cm
Erstmal nur orientieren?
Du verschaffst dir gerade einen Überblick und hast zwischendurch eine Frage zu Auswahl oder Konfiguration? Wir beantworten dir das schnell, damit du weißt, wonach du suchst.
Du erreichst unsere Nobilia-Fachberater Mo–Fr von 09:00 bis 19:00 Uhr telefonisch oder per E-Mail.
Was der Unterbau in deiner Küche leistet
Ein Unterbau gleicht aus, was zwischen Gerät und Schrankhöhe fehlt.
Gleiche Linie: Dein Geschirrspüler steht in einer XL- oder Maxi-Zeile so hoch wie die Schränke daneben.
Front passt: Die Gerätetür schließt bündig mit den Nachbarfronten ab.
Stauraum unter der Maschine: Unter Waschmaschine und Trockner gewinnst du einen Auszug für Waschmittel.
Bequemer: Ein höher stehendes Gerät belädst du mit weniger Bücken.
Das gehört zu deinem Geräteunterbau
Auf den Unterbau kommt das Gerät, davor die Gerätetür. Daneben stehen Spülenschrank und Wange.
Andere Wege, den Geschirrspüler einzubauen
Gerätetüren für Geschirrspüler
Die Front für deinen Geschirrspüler bestellst du extra. In XL und Maxi passt sie zur Höhe des Unterbaus.
Aufsatzschubkasten über dem Geschirrspüler
In Maxi-Höhe setzt du über einen 82 cm hohen Geschirrspüler einen Aufsatzschubkasten statt eines Unterbaus.
Hochschränke für Geschirrspüler
Ganz ohne Bücken räumst du ein, wenn der Geschirrspüler in einem Hochschrank sitzt.
Spülenschränke
Neben dem unterbauten Geschirrspüler steht meist der Spülenschrank in derselben XL- oder Maxi-Höhe.
Gerät, Platte und Abschluss für den Unterbau
Vollintegrierte Geschirrspüler
Wähle das Gerät gleich mit, damit Gerätehöhe und Unterbau zusammenpassen.
Nobilia Arbeitsplatten nach Maß
Über Geschirrspüler und Unterbau liegt die Arbeitsplatte. Plane Tiefe und Überstand gleich mit.
Wangen für Unterschränke
Steht der Unterbau am Zeilenende, brauchst du eine Abschlusswange, in Maxi eine Maxi-Wange.
Zubehör für Elektrogeräte
Einzelteile und Zubehör für deine Einbaugeräte bekommst du hier.
Planungswissen für deinen Geräteunterbau
Wer einen Geschirrspüler unterbaut, plant Front, Wange und Sockel gleich mit.
Unterbau am Zeilenende
Wangen geben deinem Geschirrspüler-Unterbau einen sauberen seitlichen Abschluss. Offene Seiten werden verdeckt, und der Übergang zu den Nachbarschränken wirkt ruhig.
Abschlusswange nötig: Planst du einen XL-Unterbau als Abschluss oder frei stehend, brauchst du Abschlusswangen. Beim Maxi-Unterbau ist es eine Maxi-Wange.
Nicht mit 10 mm: Eine 10 mm starke Wange ist an keinem Geschirrspüler-Unterbau möglich.
Front extra bestellen
Kombiniere den Geschirrspüler-Unterbau mit der passenden Gerätetür, damit Technik und Küchenbild zusammenpassen. Die Front gehört nicht zum Lieferumfang des Unterbaus.
Nach Einbauart: Wähle die Tür nach Einbauart, Breite und Höhe. Für vollintegrierte Geräte gibt es eigene Türen, für teilintegrierte die kürzere Front mit sichtbarer Bedienblende.
Mehr Wissen für deinen Geräteunterbau
Wissen zur Arbeitshöhe
XL und Maxi heben die Arbeitshöhe an. Unter einem Geschirrspüler-Unterbau ist ein 2 cm Sockel nie möglich, beim GSUG60-M auch kein 7 cm Sockel. Welche Höhe zu dir passt, zeigt der Ratgeber.
Wissen zu Frontfarben
Die Gerätetür vor dem Unterbau trägt deine Frontfarbe. Alle Nobilia Fronten zeigt die Übersicht.
Wissen zur Innenausstattung
Der Auszug unter der Waschmaschine ist Teil der Nobilia Innenausstattung. Mehr davon siehst du hier.
Wissen zu Korpusfarben
Der Unterbau ist ein Korpus wie deine Unterschränke, mit 16 mm starken, melaminharzbeschichteten Seiten. Verzinkte Verbindungsschrauben halten ihn fest am Nachbarschrank. Die Korpusfarben zeigt der Ratgeber.
Tipp vom Nobilia-Planer
Bevor du bestellst, schau ins Datenblatt deines Geschirrspülers. Liegt die Gerätehöhe zwischen 84,5 cm und 86,5 cm und planst du in XL, prüfe den Hersteller. Den XL-Zwischenbau GSUG60-X planst du nicht mit Geräten von BSH. In Maxi nimmst du für dieses Gerät den GSUG60-M, nicht den GSU-M.
